Menggabungkan 2 Jaringan Menggunakan Router pada CiscoPacket Tracer

Assalamualaikum warahmatullahi wabarakatuh
Hai sobat semua, bertemu lagi dengan saya, Tika. Disini saya akan menjelaskan bagaimana cara membuat simulasi jaringan (1 Switch) dengan menggunakan CiscoPacket Tracer. Kali ini, saya akan mencoba menggabungkan susunan Lab Barat dan Lab Timur sekolah saya sendiri SMK IT Smart Informatika.
Bagaimana caranya? Mari simak penjelasan berikut ini


1. Buka Aplikasi CiscoPacket Tracer pada PC Anda masing- masing.
2. Buat masing - masing Jaringan dari Lab terlebih dahulu. (untuk penjelasan kunjungi Cara Membuat Simulasi Jaringan) Dengan susunan dan desain seperti dibawah ini. Untuk Lab barat, misalkan hanya menggunakan 3 PC 1 Switch dengan IP 192.168.20.0/24 dan untuk Lab Timur menggunakan 6 PC 2 Switch dengan IP 192.169.30.0/24
catatan : untuk menghubungkan switch dengan switch pada Lab timur, gunakan kabel Copper Cross-Over.

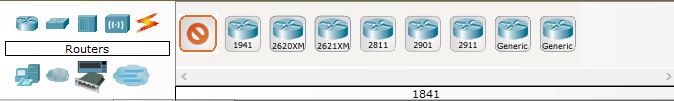

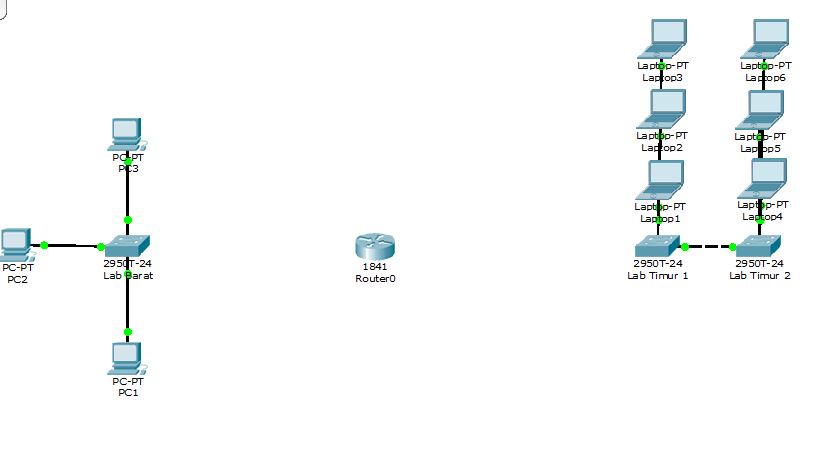

3. Tambahkan router diantara Switch lab barat dan lab timur, klik Routers pada pilihan perangkat jaringan, lalu pilih Router dengan Tipe 1841. Dan kemudian, letakkan router tsb diantara switch lab barat dan lab timur.


4. Hubungkan Router dengan Switch masing - masing lab. Caranya sebagai berikut :
Lab Barat : Pilih Connection > Copper Straight-Trough. Klik pada Router > Pilih FastEthernet0 > Klik Pada Switch > pilih FastEthernet0/24.



Lab Timur : sama dengan Lab Barat hanya saja pada saat di Router pilih fastEthernet1
5. Jika seluruh lab sudah terhubung, Kemudian atur router agar dapat digunakan untuk sharing data. Langkah pertama klik pada router, kemudian pilih Config. Atur seperti gambar dibawah ini.

FastEthernet0/0 untuk Lab Barat

fastEthernet0/1 untuk Lab Timur
Catatan : untuk IP Address yang digunakan pada setting IP di Router merupakan IP Gateway masing - masing jaringan.
6. Terakhir, jika semua sudah, maka kalian tinggal melalukan Simulasi sharing data seperti di materi sebelumnya. Apabila berhasil, maka simulasi jaringan sudah selesai dibuat :)

Mungkin sekian materi yang dapat saya sampaikan kali ini. Semoga Bermanfaat :)
Wassalamualaikum warahmatullahi wabarakatuh
